- تتضمن الحزمة: (أرسلها حسب اختيارك ، كما هو موضح في الخيار)
1 x F405 / F4 V3S Plus / F7 لوحة تحكم الطيران
1 x 45A / 60A 4 في 1 ESC

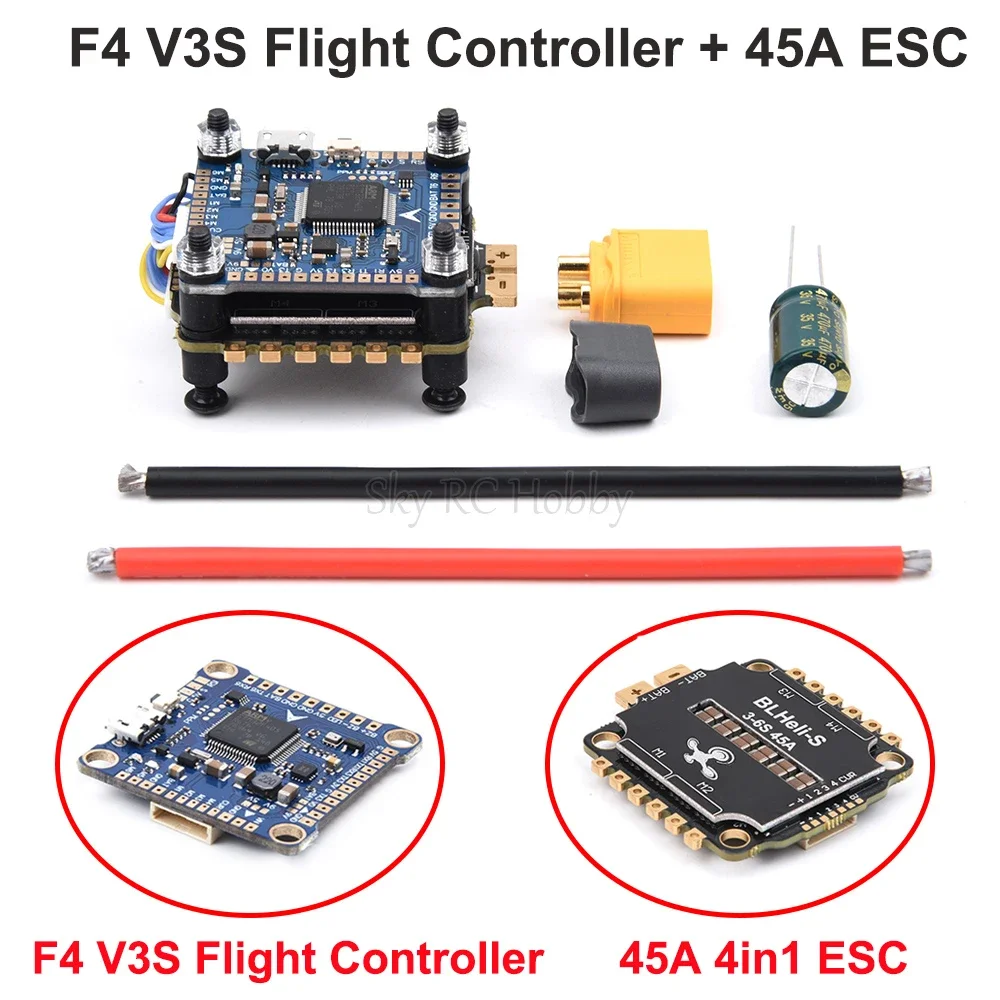

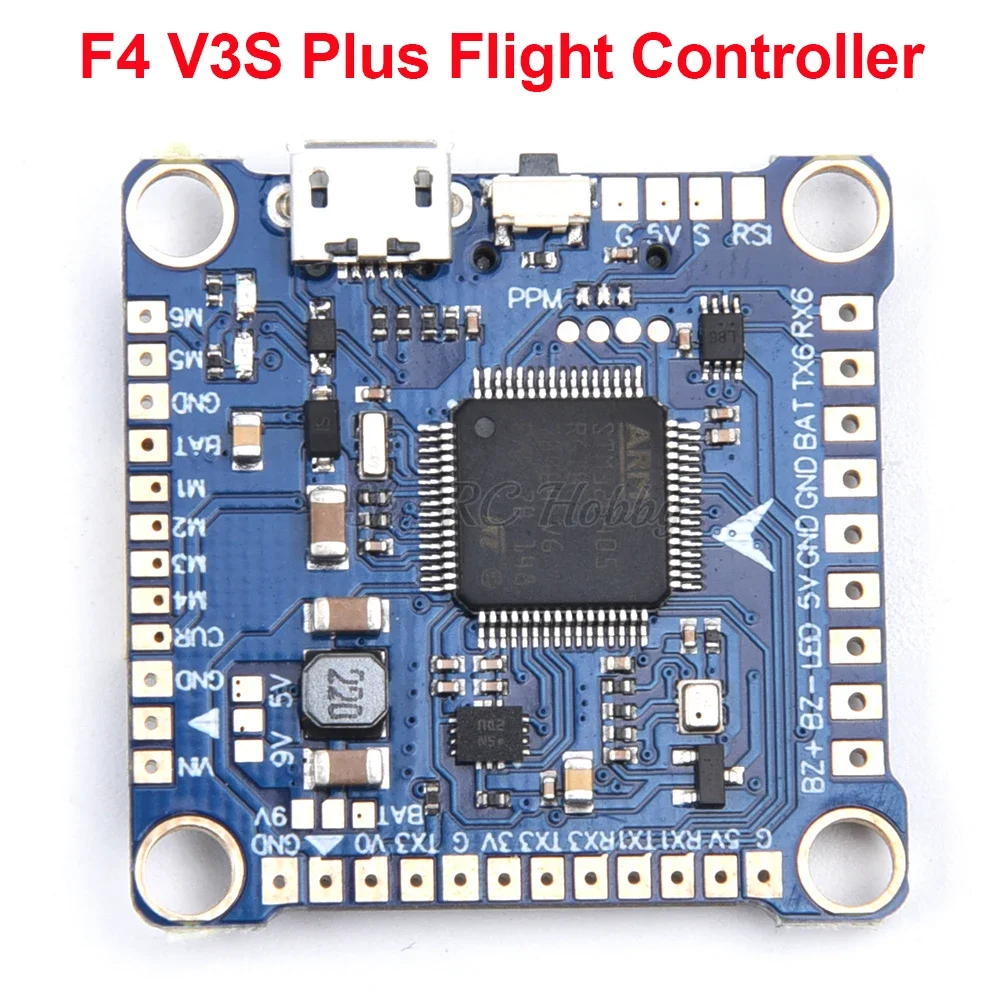

F4 V3S Plus وحدة تحكم الطيران:
اسم العنصر: F4 V3 PLUS وحدة تحكم الطيران
البرامج الثابتة: OMNIBUSF4SD
حجم: 36x36mm
ثقوب التركيب: 30.5×30.5mm
STM32 F405 MCU
دعم Dshot
السحب والإسقاط تكوين OSD عبر Betaflight
MPU: MPU6500 / MPU6000 (إرسال عشوائي)
منافذ SBUS / PPM و Spketrum DSMX
صندوق أسود لبطاقة ميكروسد
بارو (BMP280)
5v3a 9V3A بيك
فلاتر فيديو على اللوحة (فقط 5 فولت إلى VTX والكاميرا)
يفتخر بمعالج F4 ، Betaflight OSD على متن الطائرة ، صندوق أسود MicroSD ، 5v3a sbec ، فلتر فيديو ، عليك ضبط pids مع جهاز الإرسال و
مزقها إلى المسار في أي وقت من الأوقات!
ملاحظة:
1. وحدة تحكم الطيران F4 V3S Plus تدعم فقط برنامج Betaflight ، ونحن لا نقترح ضبط المعلمات.
2. هناك نوعان من لوحة تحكم الطيران ، ونحن سوف شحنه عشوائيا.

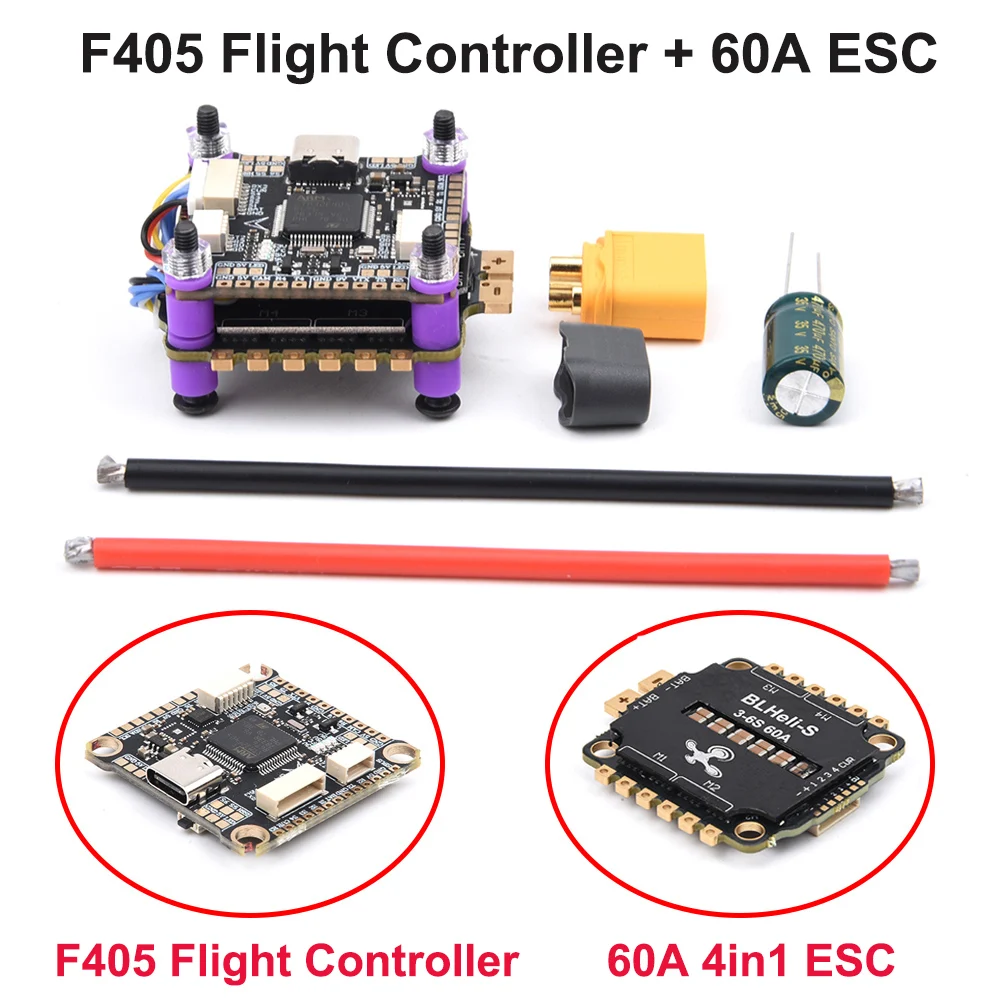

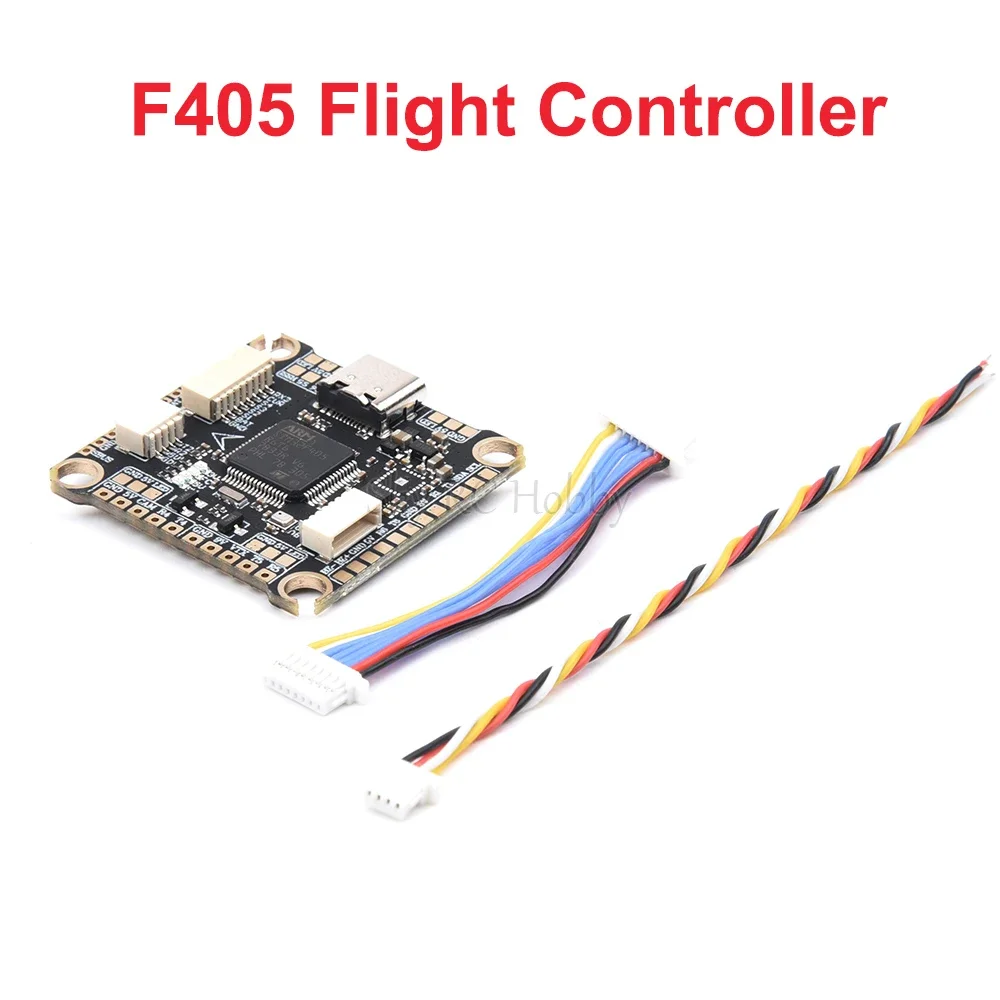

F4 F405 تحكم الطيران:
معلمات المنتج:
MCU: STM32F405RGT6 ميجا هرتز
جيروسكوب: Mpu6500
بارو: Bmp280
OSD: Betaflight SPI OSD DJI HD OSD(UART5)
الصندوق الأسود: 16 ميجا بايت
6x Uarts: UART 1/2/3/4/من
مخرجات PWM 4x
1x I2C
مؤشر 2x FC (أزرق) ومؤشر V (أحمر) ومؤشر 5V (أحمر) ومؤشر 9V (أحمر)
USB Type-C(USB2.0)
موصل 1x (Gnd/Vbat/S1/S2/S3/S4/Curr/Rx3)
موصل 1x (9V/GND/T5/R5/GND/R2)
VTX 9V قوة تصفية
يدعم DJI FPV OSD أي قطع غيار UART
أدى: 4 منصات مستقلة ليد ، دعم WS2812 إخراج مصباح البرمجة.
جهاز استقبال: دعم حافلة ، crsf ، ibus ، spus ، مستقبل XBUS ،
مدخل المستلم الافتراضي هو UART2 (يمكنك لحام ELRS RX على UART2).
قوة:
جهد الدخل: 3-6S
بيك: 5V/10V 3A ماكس ثنائي القناة تدعم BEC إمداد طاقة مستقر على الجانب السماوي من DJI
لدو ، V: Max.1A
البرامج الثابتة FC:
البرامج الثابتة BetaFlight: DAKEFPVF405
البرامج الثابتة INAV: DAKEFPVF405
تركيب:
حجم التركيب: وشي × ، ثقب التثبيت هو M4 ويدعم تركيب عمود الصدمات
الحجم الخارجي 36 ، × 36
الوزن للتحكم في الطيران: air g
جهاز استشعار الجهد على متن الطائرة للتحكم في الطيران.

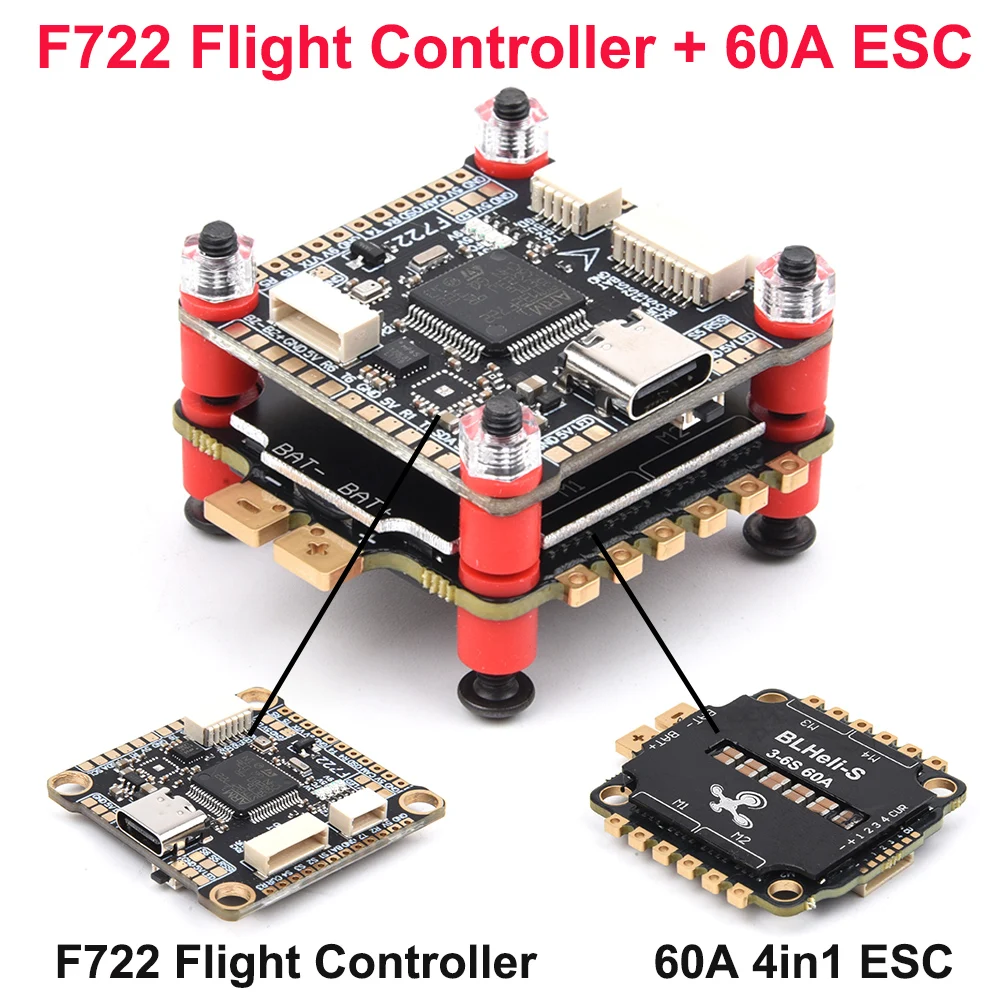

مواصفات وحدة تحكم الطيران F7:
MCU: st32f722ret6
جيروسكوب: Mpu6500
بارو: Bmp280
OSD: Betaflight SPI OSD DJI HD OSD(UART5)
الصندوق الأسود: 16 ميجا بايت
6x Uarts: UART 1/2/3/4/من
مخرجات PWM 4x
1x I2C
مؤشر 2x FC (أزرق) ومؤشر V (أحمر) ومؤشر 5V (أحمر) ومؤشر 9V (أحمر)
USB Type-C(USB2.0)
موصل 1x (Gnd/Vbat/S1/S2/S3/S4/Curr/Rx3)
موصل 1x (9V/GND/T5/R5/GND/R2)
VTX 9V قوة تصفية
يدعم DJI FPV OSD أي قطع غيار UART
أدى: 4 منصات مستقلة ليد ، دعم WS2812 إخراج مصباح البرمجة.
جهاز استقبال: دعم حافلة ، crsf ، ibus ، spus ، مستقبل XBUS ،
مدخل المستلم الافتراضي هو UART2 (يمكنك لحام ELRS RX على UART2) ، F7 لديه محول مدمج ، والذي يمكن تثبيته بالفعل في أي UART احتياطي.
قوة:
جهد الدخل: 3-6S
بيك: 5V/10V 3A ماكس ثنائي القناة تدعم BEC إمداد طاقة مستقر على الجانب السماوي من DJI
لدو ، V: Max.1A
البرامج الثابتة FC:
البرامج الثابتة BetaFlight: DAKEFPVF722
البرامج الثابتة INAV: DAKEFPVF722
تركيب:
حجم التركيب: وشي × ، ثقب التثبيت هو M4 ويدعم تركيب عمود الصدمات
الحجم الخارجي 36 ، × 36
الوزن للتحكم في الطيران: air g
جهاز استشعار الجهد على متن الطائرة للتحكم في الطيران.

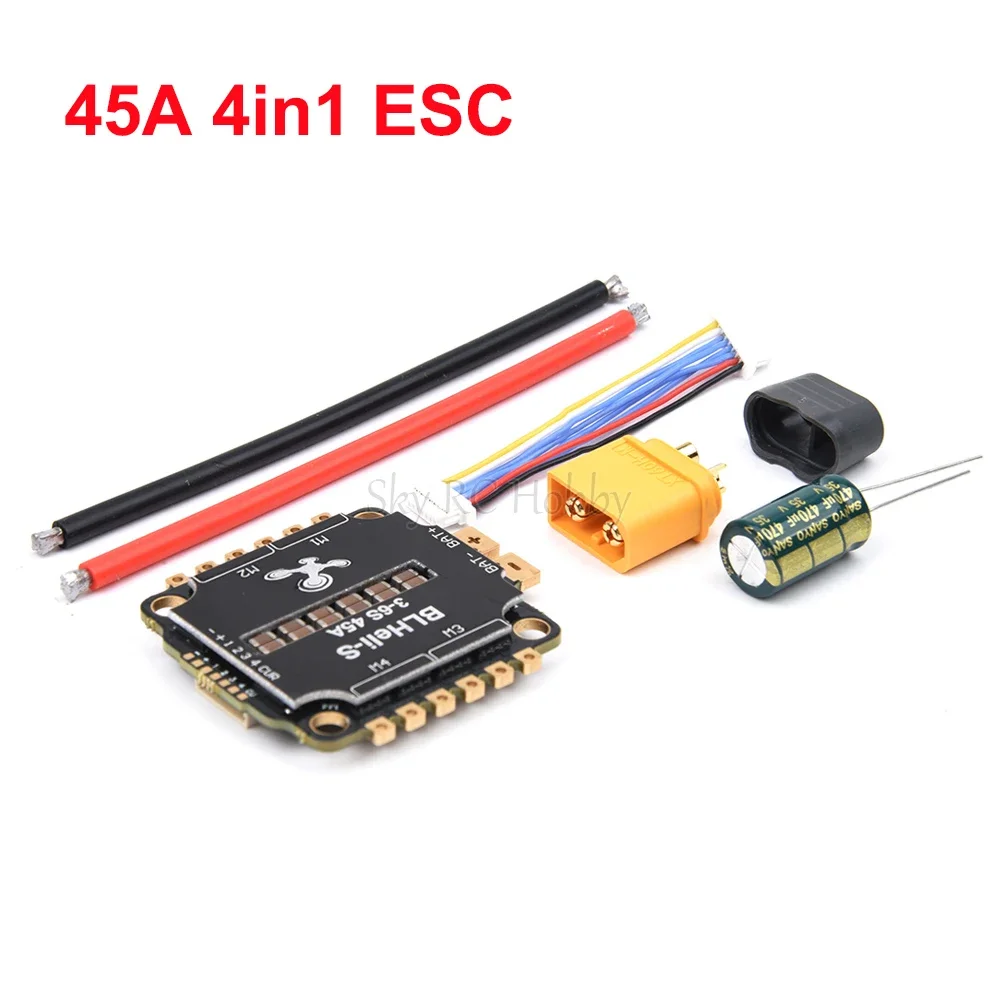

BLHeli-S 45A/60A 3-6S DShot600 4-in-1 ESC:
دعم Dshot600 ، Dshot300 ، Dshot150 ، Oneshot125 ، Multishot ، إشارة التحكم PWM
امدادات الطاقة الجهد: 3-6S (12-26V)
تيار العمل المستمر: 45A/60A
لا يوجد مخرج مدمج 5V BEC
البرامج الثابتة: BLHeli-S
تباعد ثقب المسمار: توي * من
فتحة: 4 +
الوزن: g av
-يحتوي ESC على مكثف مرشح على اللوحة يعمل على قمع قوة المحرك الكهربائي الخلفي ، وتثبيت جهد البطارية ، ويحمي مكونات التحكم في الطيران بدقة ESC.
-يوفر غلاف EMI قدرة أقوى ضد التدخل.
ملاحظة: لا يوجد فرق في المظهر بين 45A و 60A ESCs ، والتي يمكن تمييزها عن أنبوب موس.
